线速度调器——悬挂式线速度调器
在整理某些不能承受张力,又不宜折叠的平幅织物时,可采纳悬挂式线速度调节器。 悬挂式线速度调节器是根据织物悬挂长度或松弛程度的变化,借助完电效应,通过电气调速机构来操纵前后单元机车速的装置。其调节灵敏度取决于完电管的位置。 图2-34(a)所示是根据织物悬挂长度的变化调整车速,图2-34(b)所示为圆网印花机中的线速度调节器,它是利用织物的松弛程度来操纵车速的。 五、线速度调节器的安装、使用和维护 (1)悬挂式线速度调节器电气结构复杂,维护保养要求高,一般不常采纳。 (2)线速度调节器的调节装置应常常加油清洁,保持...
-
-
-
-
-
-
轧水机——几种常用轧水设备
1.小直径轧辊 为了提高轧水效率,取得较低的轧余率,可通过减小轧辊直径来获得。在同样的压力下,较小直径的轧辊,可以获得较大的线压力和轧点压强。但是,小直径轧辊的刚度也小,易造成轧液的不均匀。在三辊轧车中,可采纳小轧辊配在中间的形式加以克服。在两辊轧车中,则可通过改进加压方式加以克服。 2.气袋均布加压式轧车 图3-12所示是气袋均布加压式轧车示意图。轧车顶部有一只气袋。当压缩空气进入气袋后,迫使气袋向下膨胀,通过双排支承座及多个小压力辊,使小直径的上轧辊加压。这种轧车的轧余率可比一般轧车降低20%左右。而且,轧液...
-
轧液机——作用及轧液均匀性

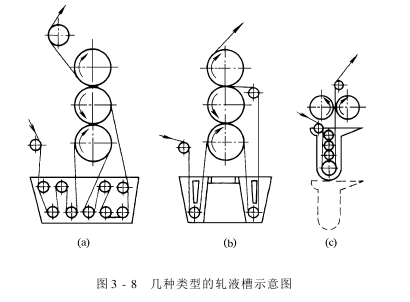

轧液机用于浸轧各种化学液体或染液,使它们在肯定的轧余率下均匀分布于织物内。因此,对浸轧的要求比较高。织物经向的浸轧均匀度主要依赖浸轧工艺参数的稳定性,因此,要求在浸轧过程中,各种工艺参数以及轧车的工作状态都非常稳定。但织物纬向的均匀度,则主要和轧车,即和轧辊的结构有关。 织物纬向的轧液均匀度(以下简称轧液均匀度),用织物同一纬向上各点轧余率的相对误差来表示。在实际生产中,可以通过测定织物左、中、右三处轧点的轧余率加以比较。一般轧液均匀度应小于2%,如在2%～5%之间,可调整工艺条件予以弥补。但是,如轧液均匀度大于5...
-
轧液机——提高轧液均匀度的方法
影响轧液均匀度的因素很多,如轧压压力、轧辊表面硬度以及轧辊刚度等。而轧辊的刚度,则是影响轧液均匀度的主要结构因素。因此,提高轧辊刚度是提高轧液均匀度的根本措施。但是,这又会引起整个轧车结构的笨重,增加能量的消耗和搬运安装的困难。从轧辊结构考虑,在不过分增大其截面的前提下,完可能减少轧辊的挠度,以提高轧液均匀度,是优化轧辊设计的重要课题之一。目前常采纳的有中高轧辊、中支轧辊和中固轧辊等。 由于一般轧辊两端受集中载荷,辊体受均布载荷,易产生弯曲变形。这种弯曲变形,使轧辊间的线压力形成中间小两端大的分布,造成轧液不匀。...
-
