扩幅器—扩幅器的安装使用及保养

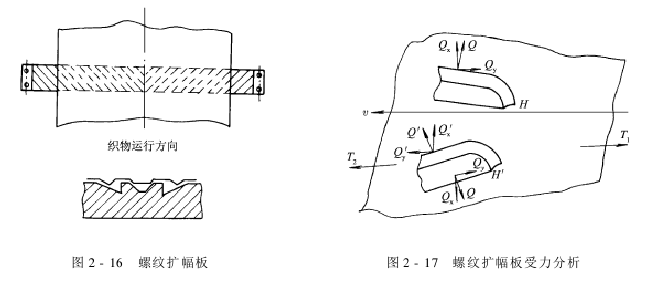

(1)在安装螺纹扩幅板和主动螺纹扩幅辊时,必须使其中部的螺纹箭头与织物的运动方向相反,否则,会使织物起皱。 (2)被动螺纹扩幅辊在安装时,必须使辊面中部的螺纹箭头与织物运行方向一致。被动螺纹扩幅力较差,仅有防皱作用。 (3)保持螺纹扩幅器表面光洁,防止垃圾堆积,嵌入凹槽,使其扩幅能力降低,并防止擦伤织物或产生条花。为了提高扩幅能力,可适当增大螺纹的导程和头数。 (4)使用弯辊扩幅器时,应注意辊面的清洁及弯辊回转灵活与否,以防擦伤织物。 (5)与螺纹扩幅器相比,弯辊扩幅器扩幅能力较强。但其结构复杂,使用不当,易产生经...
-
整纬器——作用类型与工作原理
织物在染整加工过程中,由于受到经向连续的拉伸和各种因素的影响,经常会产生纬纱歪斜和弯曲的现象,这种现象称为纬斜。如不及时纠正纬斜,在成衣后会使衣服变形,尤其是横条或格子型的花布和色织布,变形更为明显,这将严重影响产品质量。 纬斜的基本类型有直线纬斜、弧形纬斜和混合纬斜三种。整纬器是纠正纬斜的通用装置,其工作原理是通过整纬机构的机械作用,调整织物各经纱间的相对运行速度,使纬纱弯斜的相应部分“超前”或“滞后”,从而恢复纬纱与经纱在全幅内垂直相交的状态。直线型纬斜可用直辊式整纬器纠正,弧形纬斜则可用弯辊式整纬器纠正,混合...
-
整纬器——弯辊整纬器
弯辊整纬器由两只弯辊和调节机构组成,如图2-29(a)所示,可以用来矫正弧形纬斜。 整纬时,旋动手轮经蜗轮转动弯辊的芯轴,并通过齿轮3和齿轮4,使弯辊的芯轴做同一角度的反向回转,以调节两弯辊的间距,达到整纬的目的。 在图2-29(b)中,两只弯辊中部至两端的各段辊面的间距相等,不产生整纬作用;在图2-29(c)中,两弯辊的间距是中部小于端部,织物全幅内的经向张力是中间小,并向两边逐渐增大,致使经纱的运行速度从中部向两端逐步递减,从而可对后弧形纬斜进行整纬;在图2-29(d)中,弯辊的间距变为端部小于中部,可对前弧...
-
整纬器——光电整纬器
以上几种整纬装置,都需人工操作。由于布速太快,持续观察很易引起人眼疲劳,操作速度变慢,灵敏度下降,且劳动强度高,效率低。光电整纬器可以很好地解决这些问题。 光电整纬器将整纬直辊、弯辊、挠性辊组合起来,通过自动检测纬斜而进行整纬。它由光电检测器、控制器和执行机构三部分组成。如图2-30所示。 光电检测器一般有2只、3只或4只,分装于全幅内左、中、右或左右位置。每台光电检测器由检测发光头和光电检测接收头组成,分装于织物正反面。检测发光头由光源和透镜组成。 有的发光头光源可分两档,按织物厚薄、纬密、颜色等情况选用。光电...
-
整纬器——直辊整尾器
直辊整纬器可分为单辊式和多辊式两类。多辊式整纬器又可分为卧式和立式两种。 1.单辊直辊式整纬器 图2-24所示是单辊直辊式整纬器的示意图,它由三只被动导布辊和一套丝杠升降装置组成。前后两辊的轴承固定在机架上,由于中辊两端的轴承是双列向心球面球轴承,轴承座与丝杆螺母相连接,当借助手轮使丝杆转动时,能在一定范围内调节轴线的位置,使该辊轴线可以发生上下偏移。 当发现织物纬纱向左后直线歪斜时(面对进布方向看),转动左端丝杠,使中辊(即整纬辊)的左端下降;或转动右端丝杠,使整纬辊右端升高。这样,纬纱的滞后部分放松或超前部分...
-
线速度调器——作用及类型
近年来,随着机电工业的发展,染整联合机中的各单元机的传动广泛采用单机传动的形式。 在生产中,为了保证织物在运行过程中不致因经向张力失调而发生松弛缠绕或绷紧断裂,造成运行故障或影响产品加工质量,要求各单元机织物运行的线速度必须协调一致。线速度调节器,就是通过机械或电气的调节机构来调节有关单元机的运行速度,使织物能在一定的经向张力下,按照基本恒定的线速度连续地进入各单元机台,不致发生松弛缠绕或绷紧断裂现象。 按其调节方式,线速度调节器大致可分为张力式、重力式和悬挂式三类。 AAA...
-
线速度调器——张力式线速度调器
张力式线速度调节器,俗称松紧架。当前后两单元机的线速度出现速度差时,织物的经向张力就会相应发生变化。张力式线速度调节器,就是利用织物这种张力的变化来调节各单元机的车速,以达到自动控制前后各单元机线速度差的目的。 按调节机构的运动方式,张力式线速度调节器又可分为升降式和摆动式两种。 1.升降式线速度调节器 图2-31是升降式线速度调节器的示意图。主要由导布辊、链轮、变阻箱和机架等部分组成。根据导布辊的数目,升降式线速度调节器又可分为三辊式和五辊式两种,如图2-31(a)和图2-31(b)所示。 在三辊式中,其中一只...
-
线速度调器——重力式线速度调器
当织物可以或需要在某些联合机的相邻两单元机间的储布器中停留时,常采用重力式线速度调节器,即J形箱,如图2-33所示。当车速失调时,储布器中织物的重量将发生变化,从而储布器的位置也随着变化,通过电气调节机构,就可控制有关单元机的车速。 图2-33(a)所示为当储布器织物重量超过规定的上限指标时,储布器倾斜至一定程度,与调节好的电气开关接触,使进布电动机停转,直至储布器内织物重量减至规定的下限指标时,储布器向相反方向倾斜,带动开关触头分离。进布电动机启动。图2-33(b)和图2-33(c)所示为其他结构形式重力式线速...
-
线速度调器——悬挂式线速度调器

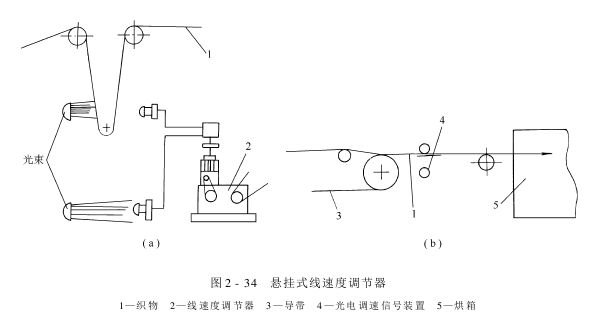

在加工某些不能承受张力,又不宜折叠的平幅织物时,可采用悬挂式线速度调节器。 悬挂式线速度调节器是根据织物悬挂长度或松弛程度的变化,借助光电效应,通过电气调速机构来控制前后单元机车速的装置。其调节灵敏度取决于光电管的位置。 图2-34(a)所示是根据织物悬挂长度的变化调整车速,图2-34(b)所示为圆网印花机中的线速度调节器,它是利用织物的松弛程度来控制车速的。 五、线速度调节器的安装、使用与维护 (1)悬挂式线速度调节器电气结构复杂,维护保养要求高,一般不常采用。 (2)线速度调节器的调节装置应经常加油清洁,保持...
