其它面料知识 第53页
-
子棉的加湿与干燥 空气加热系统
1.换热器(也称热交换器) 换热器是使两种流体产生热交换的装置。当用蒸汽或有机热载体(HD系列导热油)作加热空气的热源时,需要换热器将热源产生的热能传导给洁净的空气。 子棉烘干采纳翅片式换热器。翅片式换热器由若干组无缝管和其上的金属片组成。无缝管呈“之”字形排列,每组可由单排管或多排管组成,固定在钢架上。在“之”字形的无缝管上规律地排列许多金属片,以增加传热面积。金属片有镶筋式和一次挤压成形式两种形式。金属片之间都保持肯定的空隙。金属片的形式和金属片之间的隔距可根据需要选定。金属片密集排列,可增大传热面积,提高传...
-
子棉的加湿与干燥 子棉烘干设备
子棉烘干设备类型较多,结构也各不相同,但采纳的基本原理大都相同,都是以空气为介质,先将空气加热,以提高空气的温度并降低空气的相对湿度,然后将加热的空气送入子棉输送系统和烘干机内,使流动中的热空气和子棉接触,产生热交换,从而蒸发棉纤维中的水分,蒸发出来的水分由热空气汲取,达到烘干子棉的目的。 (一)国产烘设备 1.塔式烘棉机 塔式烘棉机是特意烘干子棉的设备,其规格随制造厂的不同而有所差别,一般宽度在1.22～1.83m,长度在1.83m左右,16～24层,每层高216～254mm,如图7-5所示。 子棉由特意的喂料...
-
子棉的加湿与干燥 子棉烘干设备
(二)美国烘棉设备 美国自20世纪60年代起就开始研究机械输送带式烘棉机,虽有些进展但没有开发出可靠的样机。美国爱克雷工程公司总裁爱克雷从1983～1987年对多层塔式烘棉机进行了5年的测试后发觉:多层烘棉塔虽消耗了大量能源,但并没有起到良好的干燥作用。在加利福尼亚州的一些轧花厂的测试结果也说明,要想降低热风风机转速风压,以减少经过烘塔的热风功率消耗是不可能的。只有改变烘棉机的类型,才能节约功率消耗。从此以后,美国加快了子棉烘干系统的研究,至今已研究出若干种烘棉机。 1.管道型热风烘棉系统 管道型热风烘棉系统是爱...
-
子棉的加湿与干燥 子棉烘干设备
(三)子棉烘干系统的选用 1.基本原则 (1)棉纤维属于天然纤维,受到高温高热作用时,其物理和化学性质都会受影响,如大分子链节的热休闲增加,并且随着温度的升高,大分子在弱的键上发生裂解,使纤维强力下降。棉纤维的分解温度为150℃,所以,热空气和棉纤维混合点温度应严格操纵在140℃以下。 (2)烘干机的处理量必须和轧花能力相适应,否则不是造成能源浪费,就是除水率达不到要求。 (3)选择单位热耗量较低、干燥均匀度好的烘干机。单位热耗量(即蒸发每千克水,需要消耗的热能)直接关系到子棉烘干运行成本;干燥后,子棉含水的均匀...
-
子棉的加湿与干燥 子棉烘干设备
(四)子棉烘干机性能的评价 子棉烘干机性能的评价应依据“烘干机国家行业标准”并从有用性角度考虑。即评价烘干机性能的主要指标是能量消耗、经一次干燥除水率、干燥不均匀度和安全运转率。 1.能量消耗 能量消耗包含热能消耗和电能消耗。热能消耗通过下式计算: 到目前为止,子棉的干燥是依赖于输送风量温度的提高来实现的,所以,这里所讲的电能消耗,是指子棉烘干机本身运转及工艺中所需风机的电功耗,也就是吹风机和吸风机的电功耗。 2.经一次干燥除水率 经一次干燥除水率并不是越高越好,因为进入锯齿轧花机子棉的含水率在7%～9%是轧花系...
-
子棉管理 子棉中杂质对轧花的影响

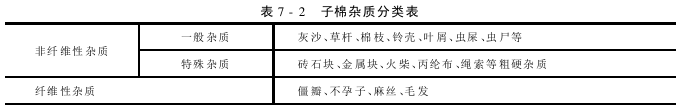

子棉中的杂质是子棉中所含有的除子棉外的全部物质以及不孕子和高级花中的僵瓣棉,见表7-2。 (一)杂质对轧花工艺的影响 (1)子棉中的杂质含量大,会使清理工艺复杂化,增加排杂时的落棉量,且影响产品质量和使用价值。 (2)子棉中各种病虫害形成的僵瓣棉,其纤维较短、强力很弱、成熟度很差,如不排解,会增加皮棉含绒率,影响皮棉色泽,降低皮棉品级。 (3)子棉中的绳索、布片、麻袋等粗大杂质,易堵塞机器间隙或缠绕在旋转部件上,影响机器正常运转,加速机件的磨损,缩短机器的使用寿命。 (4)砖石块、金属块等粗硬杂质,和运转部件发生...
-
子棉管理 子棉清理机械
棉花整理,子棉清理是高效轧花机所必需的环节。它已不是过去那种靠一个或几个刺钉滚筒加网底的简陋设备对子棉外附杂质的粗略清理,而是通过几种类型的清理和分别设备进行高效清理。子棉经过完善的清理系统不仅能清理混入子棉中的外附杂质,而且能高效地除去子棉中的僵瓣棉、虫蛀棉、不孕子等,达到减少皮棉色泽中的黄染、污染、糟绒,提高皮棉总体成熟度和轧工质量,降低含杂率的目的,为提高皮棉品级奠定了基础。 子棉清理机械的种类很多,其性能各不相同,有的机械只能清除某一类型的杂质,有的则可以综合清理几种类型的杂质。因此,必须了解各种不同类型...
-
子棉管理 子棉清理机械

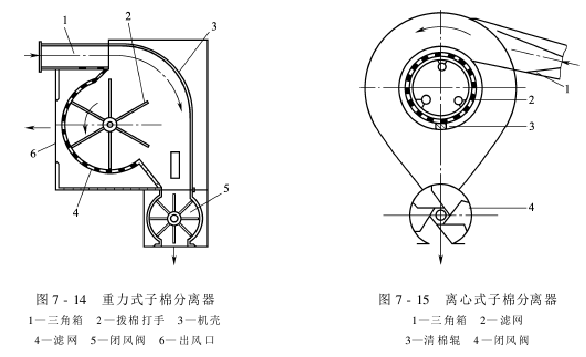

(二)吸棉分别器 吸棉分别器实际上就是子棉分别器,也称子棉卸料器。其主要作用是将子棉和运送子棉的载体———空气分别,以便子棉进入下一道工序处理,它也能有效地清除子棉中的轻小杂质,如尘土、棉叶等。子棉分别器的结构形式主要有以下几种。 1.重力式子棉分别器 重力式子棉分别器也称弯流向子棉分别器、反向定网式子棉分别器,其结构如图7-14所示。 机壳将分别器的内部空间和外界大气隔绝。将滤网做成圆弧形截面,固定在分别器的机身内,阻挡子棉休闲,并使空气和细小杂质从网孔排出。拨棉打手用于打落贴附在滤网表面的少部分子棉,并起清扫...
-
子棉管理 异性纤维的清理

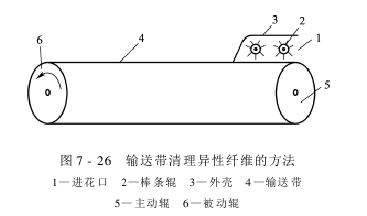

异性纤维的检测及清除是世界棉花行业所关注的中心问题。各个国家的情况不同,其解决方式也不同。至今还未寻到一种有效地操纵异性纤维含量的措施,这也是我国今后研究的重点。 异性纤维的清理可分为子棉轧花前的检测、清除和轧花后在面料工序中的检测、清除。异性纤维一旦混入棉花,其后的工作将极为被动和困难。因此,轧花前清除是一种特别有效的解决方式。 1.色谱分析/质谱仪(GC/MS) 美国在这方面的研究首屈一指,根据美国的研究结果,虽然棉花和异性纤维具有相似的机械、完学特性,但它们在化学成分上有着明显的不同。这也是成功检测出异性纤...
-
子棉管理 子棉自动控制

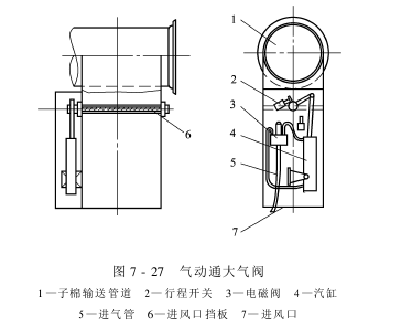

为了实现子棉量的自动操纵和前后工序设备间的协调,如今的棉花整理工艺中不仅设置了子棉量操纵设备,而且还通过电器元件,实现了设备之间的联锁操纵。子棉量操纵设备有通大气阀(也称子棉操纵阀)、子棉自动操纵箱(也称自动喂料操纵箱、子棉操纵器)、内储棉箱(也称内喂棉箱)、溢流棉仓(也称溢流箱)等。 1.通大气阀 通大气阀是子棉整理过程中经过的个子棉量操纵设备,它安装在重杂物分别器之前的子棉输送管道上,其主要作用是接通或切断外吸棉,起到一个工艺开关的作用。 有两种操纵通大气阀进风口挡板启闭的方式,一种采纳汽缸操纵,通常称为气动...
