2021年3月 第110页
-
三友化纤“粘胶纤维生产废液中半纤维素的高值利用技术研究”项目通过验收
近日，由唐山三友集团兴达化学纤维有限公司和河北科技大学合作的“粘胶纤维生产废液中半纤维素的高值利用技术研究”项目，顺利通过唐山市进展与改革委员会验收。 该项目总投资3000万元，自2013年1月开始建设，于2016年12月尽成，建成一条中试生产线，重点研究“粘胶纤维压榨液中半纤维素提取”、“利用压榨液中提取的半纤维素制取系列产品工艺”等内容，实现粘胶行业废液中半纤维素的高值利用与碱液的循环利用，成功解决粘胶行业压榨液排放带来的环保问题。...
-
本东丽推出尖端服装研发实验室TECHNORAMAIII
日本纺织品巨头东丽(Toray)于近期发布旗下尖端工作装研发实验室：天气模拟实验室TECHNORAMAGIII。 投资10亿日元，这间两层高的实验室坐落在东丽位于日本滋贺县大津市的濑田工厂内部，建造空间940平方米，3间人工气象室可随意调整温度、适度、风速风力、降雨、日射等多个气象因素，还能模拟极圈的极端气候。 人工气象室内部还设置有配备动作分析系统的动作捕捉、3D人体扫描、无线温度计、无线湿度计、心肺心电与排汗测量等多种设备。此外，为加强和顾客、大学之间的合作，实验室还设有纺织布料图书馆，配备过往布料...
-
液氨整理在棉纤维上能产生丝光效应。它与烧碱作用于棉纤维产生的丝光效应有何区别?
答 液氨是一种液体，相对分子质量小，能渗入纤维内部，引起纤维均匀膨化，从而松弛了织物整理过程中所受的各种应力，整理中所造成的形变能得到肯定的恢复，使尺寸稳定，提高了纤维分子间定向排列的程度。从纤维的微结构来看，纤维素和烧碱作用主要发生在纤维的有序区，而液氨和纤维素作用不但能产生“束间膨化”，还能产生“束内膨化”，使纤维内外膨化均匀，克服了烧碱和纤维素作用仅是表面处理的效果，以及硬、糙的手感。液氨和纤维素形成氢键结合，而烧碱和纤维素则形成钠纤维素(Cell-ONa)。 棉纤维和浓烧碱在丝完时生成碱纤维素及纤维素醇化...
-
哪些高聚物可用作涂层剂?
答 目前，合成高聚物可用作PU涂层剂的如PVC、聚乙烯、聚丙烯酸酯、聚氨酯及合成橡胶以及其他热塑性合成树脂类都可作为PU涂层剂。可根据产品用途和涂布工艺进行选择。如人造革常选用价廉的PVC作为棉基布上的PU涂层剂，可用于制作箱、包等，而作为阻风雨衣类则选用聚氨基甲酸乙酯泡沫PU涂层剂。 在PU涂层浆内有时根据使用要求不同，可添加其他化学药剂和助剂，如拒水、防火、防霉、发泡等助剂。 AAAVBBCNVM，N。KJO...
-
哪些是影响涂层制品质量的主要因素?
答PU涂层后整理是一个综合性的整理，影响PU涂层制品质量的主要因素为PU涂层剂、基布和整理工艺等。PU涂层剂是影响PU涂层产品质量的关键，PU涂层剂的技术指标，除了一般的颗粒度、黏度、pH值、离子型、含固量外，对用于工作装布料的PU涂层剂来讲，要求皮膜柔软但不粘搭。甲基丙烯酸甲酯或丙烯酸甲酯含量高，手感变硬，含量少了，又会影响其皮膜强度。丙烯酸丁酯比例多了，手感柔软，但会发粘。因此，PU涂层剂应具有适合整理的黏度，加入增稠剂可调节黏度，但要有较好的流变性，便于整理操作。又如阻水PU涂层产品要求PU涂层剂符合拒水产品...
-
使用树脂交联指示剂Hl有哪些方便之处?如何使用?

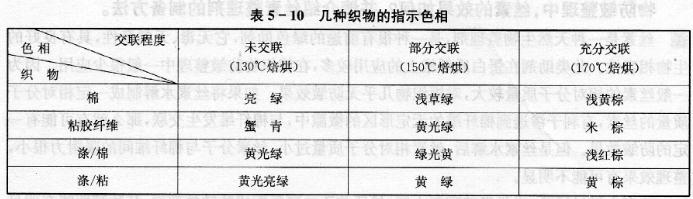

答 树脂交联指示剂Hl-2是原中国面料大学和上海印染工业公司共同研制的一种能快速、灵敏、简便、直观地检验树脂和织物交联程度相关性的指示剂。 织物的树脂后整理是一种无色整理，无法用肉眼来直接判定其效果。而通常采纳测定织物的撕破强力、折皱回复性、缩水率及甲醛含量等指标来评价后整理效果。而树脂交联指示剂HI-2,可用点滴法或上色法来直接确定交联程度，以此来判别不同指标。使用方法如下。 ①试样打算。从经树脂后整理的白色织物样布上剪取5cmX 5cm试样一块，称重，用175℃ 熨斗压烫试样一半面积1min，冷却待用。...
-
某厂生产批漂白布，要求树脂整理后不产生吸氯泛黄及降强。宜选用何种树脂为好?
答 含氮化合物遇次氯酸钠等有氯气产生，氯气会使树脂吸氯而使织物泛黄、降强。这种现象根本的问题是树脂结构中含有亚氨基(一NH一)，亚氨基遇氯经高温熨烫生成HCl和【O】。因此，2D、DMEU、DMPU等树脂，由于在酸性介质中发生水解而生成一NH一，都不适合用作漂白织物的树脂后整理。适用于漂白织物树脂后整理的有：6MD混合树脂或β一双羟乙基砜(BHES)树脂等。其工艺流程为：织物增白→浸轧树脂工作液→预烘→拉幅烘干→焙烘→皂洗→平洗→烘干→柔软拉幅→预缩。树脂工作液处方为：6MD混合树脂4．5％，渗透剂JFC 0．3％...
-
丝素是种绿色助剂，在丝纤维和羊毛纤维中可作整理剂，其效果良好，在棉织物防皱整理中，丝素的效果如何?并请介绍丝素整理剂的制备方法。
答 丝素是一种天然生物后整理剂，是一种很有前途的绿色助剂，它无毒、无刺激性，具有良好的生物相容性。此类助剂在蛋白质纤维上的应用较多，在棉织物防皱后整理中一般很少应用。因为一般丝素的相对分子质量较大，对棉织物几乎无防皱效果。如果将丝素水解制成肯定相对分子质量的丝素，有利于渗透到棉纤维的无定形区的微隙中，和棉纤维发生交联，那么就有可能有肯定的防皱效果。但是丝素水解后，丝素相对分子质量过小，丝素分子和棉纤维间的吸附力很小，后整理效果有可能不明显。 曾有人做过试验，将丝素后整理剂水解，然后和乙二醛复配成防皱后整理剂，其防...
-
柞蚕丝绸的防皱整理有哪些无甲醛整理剂，其效果如何?
答 凡可用于真丝绸的无甲醛防皱后整理剂一般在柞蚕丝绸织物上都可适用。例如用丁烷四羧酸(BTCA)、柠檬酸(CA)等，但BTCA价格较高，而CA处理的织物简单泛黄。多元羧酸作后整理剂，是一种比较有用的后整理剂。多元羧酸聚合物是由马来酸(MA)和衣康酸(IA)按肯定比例反应而得的产物。用多元羧酸聚合物(PMI)作后整理剂时，按下列配方配制工作液：后整理剂PMI 7％，催化剂NaH2P02·H2O 1％，三乙醇胺2％，平平加O 0．1％，织物二浸二轧(轧液率95％)，100℃×5min的预烘，焙烘温度165℃×3min，...
-
在无醛整理剂中，常用柠檬酸cA作整理剂，但整理后织物有泛黄现象，是何原因造成的?有无办法克服?
答 柠檬酸可用作无醛后整理剂，具有肯定的抗皱性能，但经柠檬酸后整理的织物，有明显泛黄变色现象。柠檬酸在受热焙烘时，能脱水成酐，并在催化剂作用下和纤维素上的羟基进行酯交联，从而实现织物的防皱效果，但因柠檬酸在结构上比一般多元酸多一个羟基，属羟基酸，在加热焙烘脱水成酐的同时，分子中的羟基和邻位上的氢也可能受热而脱去，生成乌头酸(丙烯三酸)，并有可能脱去水和CO2形成衣康酸(亚甲基丁二酸)。乌头酸和衣康酸都是不饱和酸，具有双键结构，因此后整理后的织物出现泛黄变色现象。 为预防泛黄变色，曾有人试验在树脂后整理工作液中添加...
企业推荐
