无梭织机边撑装置的作用及应具备的条件

边撑刺轴是织造工艺要求织机必配的部件,无论有梭织机还是无梭织机都要配置。不过无梭织机要求更高。
一、无梭织机边撑装置的作用
在织物的织造过程中,由于经纬纱的张力作用,使织物的布幅收缩,以致织口处的布幅和筘幅产生差异,达不到预定的布有效宽度度,并造成经纱有较大的倾斜,增加边经纱和筘片的摩擦,使边经纱的断头增加,边筘片变形、损坏。布幅的张力越大,对筘片的影响也越大,相应经纱的断头率也增加,安装边撑装置,主要是操纵织口处布幅的收缩,达到预定的布有效宽度度,并减少边经纱的断头和边筘片的变形和损坏。
二、无梭织机边撑装置在织造工艺上应具备的条件

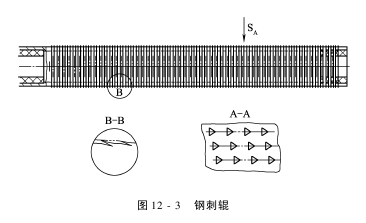

各种机型的无梭织机边撑装置应和相应的边撑匣配套,边撑匣应使织物和边撑装置圆型表面相接触,其所形成的包覆弧面应能操纵布幅收缩,边撑装置上的铜刺环、橡胶辊、钢刺辊等要求(同芯铜刺环如图12-1所示,橡胶辊如图12-2所示,钢刺辊如图12-3所示)运转灵敏,刺尖锐利、无弯钩、断头,露出高度应根据织物的厚度合理搭配,从低至高,在运转中能牢固地握住织物,而又不损伤织物表面,且有效地紧握布边,不让其收缩,橡胶辊、钢刺辊上的螺纹和刺尖应呈螺旋形,起到有效升幅作用,铜刺环上的刺路应呈圆形,其根据刺环座的角度变化来达到预定的升幅效果。
