平幅水洗机——维护保养常见故障处理

如何提高清洗效率,即既提高水洗效果,又节约用水,这是目前染整生产中的一个重要课题。目前是以较少的设备,少的清洗剂,在短的时间内完成对织物的净洗任务。这就应该从选用合理的净洗工艺和改善清洗设备两方面去研究解决。从净洗工艺方面看,应考虑水的硬度、清洗剂的去污能力、洗液中清洗剂的浓度、洗液温度、纤维性质、污物特点及清洗时间等因素。而从设备方面来看,则是如何保持洗液和污物的较大浓度差,加速洗液的交换,减薄和破坏固液相边界层等。目前,在这方面采取的主要措施有逆流清洗、高温蒸洗、强力喷轧(或强力喷吸)、机械振荡和延长清洗的作用时间等。
1.提高清洗效果的设备措施
图4-15所示为低水位波形辊式高效平洗机,它的结构特点如下:

(1)常压液封热洗:顶盖口沿水封,进出布处由洗液封口,槽内温度高可达98℃。织物在汽域中运行时间较长,这种蒸洗对洗碱、洗色酚及洗活性染料等效果极为显著。采纳性能较好的汽水混合器,槽外加进热水(热水喷于进轧辊组轧点前的织物上),槽内加热保温的方法,耗汽少,槽内温度稳定,织物不易起皱。
(2)逆流低水位:除相邻洗槽间洗液逆流外,槽内还分格迂回逆流。同时,由于低水位、小浴比,洗液更换快,利用充分,且有利于织物上的污物向洗液扩散,耗水、耗汽少。
(3)多浸多轧:槽内每根上导辊上斜装一根直径为30mm的耐热合成橡胶压辊,借自重加压,使织物多浸多轧。
(4)低频振荡:每槽被动下导辊的中间四根为四角导布辊(即波形辊),能使织物产生低频振荡,并搅动洗液,促使织物上的洗液快速交换。

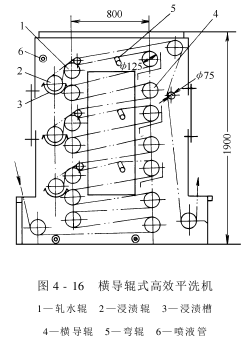

图4-16所示为横导辊式高效平洗机,它的结构特点如下:

①织物横穿、洗液逆流:织物自槽底进入洗槽后,在导辊间由下而上横穿运行。用泵将出口处污物浓度低的洗液,经汽水混合器加热后,送往浸渍槽中冲洗,并以逆流方式流经各层织物。由于横穿运行的织物在导辊间多次改变运行方向,致使自槽顶向下冲洗逆流的洗液,借其贯流作用,能反复多次地从正反两面透过织物,有利于洗液充分逆流和织物上洗液交换,耗水少、净洗效率高。
②常压液封热洗:洗槽基本密封,织物进口采纳水封。除用汽水混合器加热冲洗的洗液外,在洗槽底部有直接蒸汽管加热。槽内洗液可接近常压下沸点水温。
③多浸多轧:槽内除装有小型浸渍槽和轧辊外,实际上,每根导布辊和防皱弯辊都有肯定的挤液作用,故织物是在多浸多轧和洗液清浊分流的情况下净洗的。
④低水位、小浴比:洗槽底部的大洗液槽液面高度仅230mm,容量较小;小浸渍槽的容量则更小。因此,洗液更新快,有利于织物上的污染杂质向洗液扩散。
由此可见,一台高效平洗机,往往是多方面综合考虑后改进设计的。

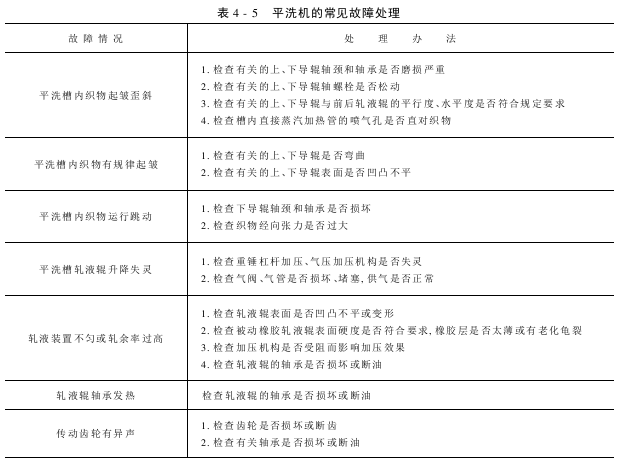

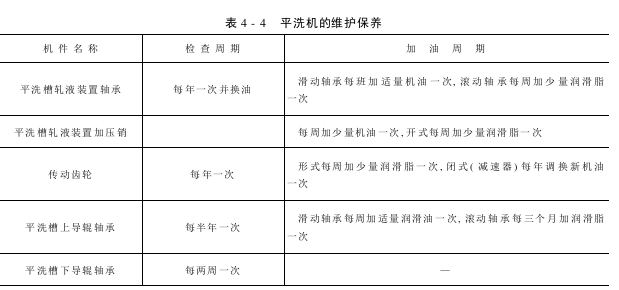

平洗机的一般维护保养和常见故障处理见表4-4和表4-5。

2.综合高效净洗设备
净洗用汽蒸箱是供织物上色、印花后处理时,进行皂煮、热水蒸洗及丝完蒸洗去碱的一类常压汽蒸设备,其使用目的是为了净洗。因而,其基本结构和平洗机有某些相似之处。但是,由于这是一种汽液双相形式的蒸洗,有较高温度和较大的渗透作用,因此,使清洗的速度和效果都有所提高。常温织物进入汽蒸箱后和高湿蒸汽相遇,自身的温度升高,纤维膨胀,污物活性增加。
蒸汽冷凝后的液滴吸引污物分子,使其浓度降低,随织物进入蒸箱下部洗液中而洗去。如此循环,织物很快被洗净。

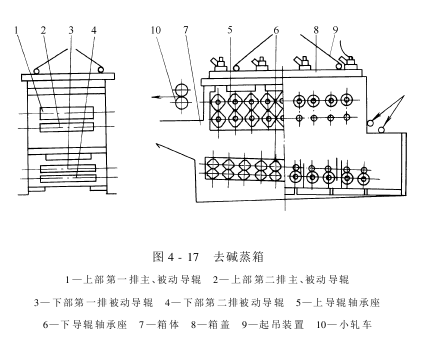

图4-17所示为去碱蒸箱,供双层丝完织物蒸洗去碱。蒸洗箱上部有两排导布辊,排9根,其中偶数为主动辊;第二排的9根较上排小,偶数也为主动辊,并由排中的对应导布辊通过齿轮传动。蒸箱下部对应两排均为10根一排的被动导布辊。上部汽域部分的两排导布辊采纳滚动轴承,其轴承座安装于铸铁箱体的侧板外,并和侧板分别;处于下部液域部分的导布辊的轴承采纳尼龙或铸铁制的滑动轴承。
为了提高清洗效率,箱底为自后向前倾斜的平底。每隔两根导布辊安装一块逆流隔板,板内的下部装有直接加热蒸汽管,加热各隔板间的洗液。隔板底部有放液旋塞,可随时操纵液面高度。在汽域部分装有蒸汽喷管,可直接加热箱内蒸汽。汽液箱的导辊间装有冷水喷淋管数只。当发生故障时,可马上开启冷水阀,使喷淋管喷水,迅速降低箱内温度,及时处理故障。
织物在箱内经沸水清洗、汽蒸后,织物中含碱量大大降低,但织物伸长较多。为了确保织物运行处于正常状态,且不起皱条,主动导布辊直径必须由小到大顺序递增排列,其递增量由经验确定。例如,对LM222型去碱蒸箱来说,台蒸箱中125mm主动导辊的递增量为0１30mm,100mm主动导辊为0１24mm;第二台蒸箱中两者的递增量分别为0１20mm和0１16mm。
为了去除进箱织物的卷边和皱折,进布处应安装两根主动螺纹扩幅辊。

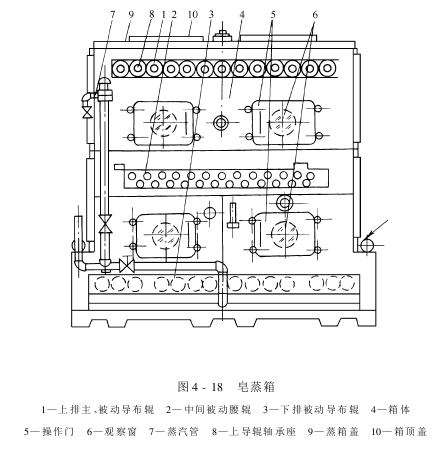

图4-18所示为皂蒸箱,供棉、涤/棉及一般化学纤维混纺化纤织物织物上色及印花后皂煮和热水蒸洗用。箱内安装三排导布辊;上排13根,奇数为主动辊;中间26根小直径腰辊和下排14根导辊均为被动辊。蒸箱铸铁箱体的前后板均为铸铁制蒸汽夹板,用来间接加热,保持箱内温度。箱内底部装8只外套消声筒的直接蒸汽加热管,用来加热洗液。汽域部分装4只直接蒸汽喷管,进行喷汽汽蒸。

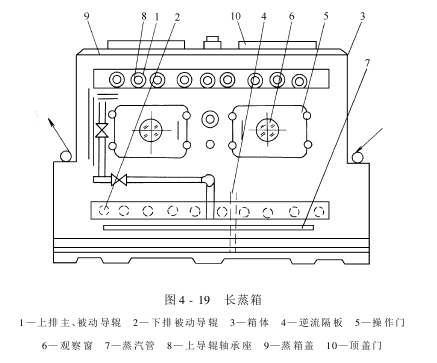

图4-19所示为长蒸箱,除可皂蒸、热蒸外,也可碱蒸。箱中装有上下两排导布辊,上排9根,奇数为主动辊,均由力矩电动机单独驱动。下排10根,均为被动导辊。

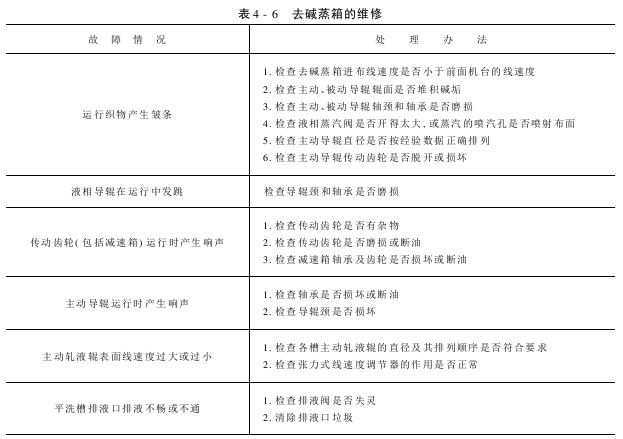

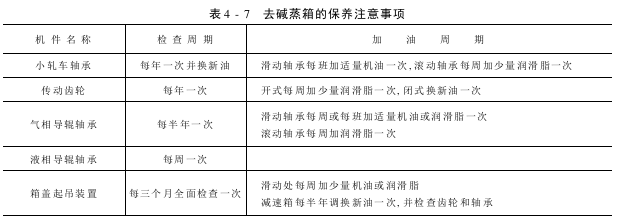

去碱蒸箱的维修和保养注意事项分别见表4-6和表4-7。

皂蒸箱和长蒸箱的维修保养注意事项也可参见表4-6和表4-7。
