细旦丝的所有特性

线密度较低的纤维称细旦丝，细旦丝是差别化学纤维维中应用量较大，而较有代表性的一种。对细旦丝线密度的划分各有说法，各国也有不同的标准。国家科委1993年8月发布的有关资料文件如表8所示。

纤维的线密度是一个重要的品质指标，它与纤维的强度、粗细均匀度、外观、手感、风格等都有紧密的关系；而纤维的弯曲刚度和纤维线密度的平方成正比，因而纤维的线密度越小，即纤维越细，手感越柔软。

对聚酯纤维而言，经测定，当单丝线密度在0.83dtex以下时，纤维的刚度与抗扭刚度将发生显著的变幻，为此，细旦丝织成的面料经砂磨后，被磨断的纤维耸站在布料表面，具有细腻、柔软的茸毛感，即形成明显的桃皮绒磨毛效果。

细旦丝主要的有以下几类：

(1)常规纺丝法形成的细旦丝：常规纺丝法是直接用熔纺法、湿法或干法纺丝制取细旦丝或超细丝，它可以通过加大拉伸倍数的小孔径喷丝孔实现，目前可用熔融纺丝机纺制单丝线密度为0.56dtex(0.5旦)以下的超细纤维。

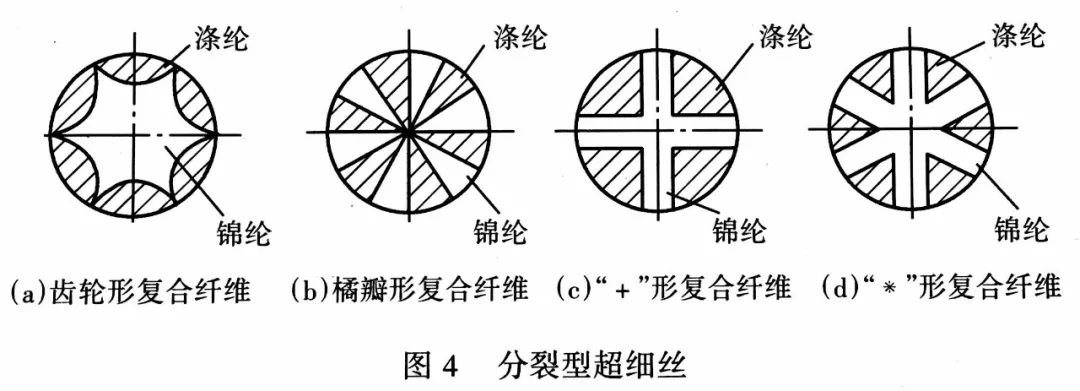

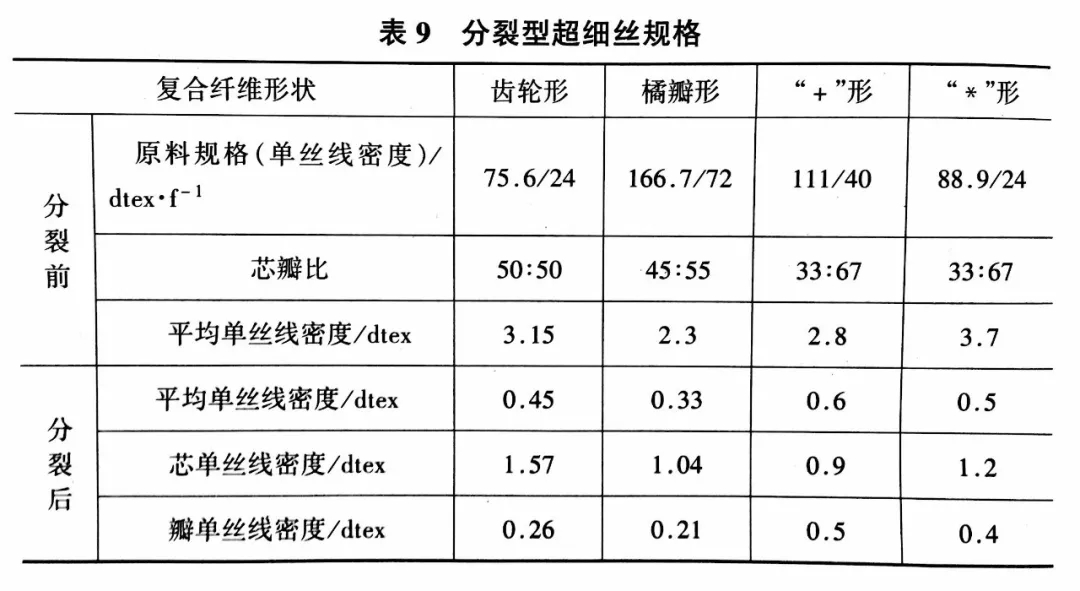

(2)分裂型细旦丝：分裂型细旦丝是采纳性质不同的两类聚合物，目前常用锦纶与聚酯纤维贴合纺丝，织成布料后采纳化学或物理办法，再将纤维分裂成两种微细的长丝。常见的分裂型超细丝有齿轮形贴合纤维[图4-(a)]、橘瓣形贴合纤维[图4-(b)]、"+"形贴合纤维[图4-(c)]、"*"形层压纤维，它们的规格如表9所示。

从图4与表9中可知，分裂后的单纤维，其截面都为异形，而其单丝的平均线密度在0.6dtex以下，细的纤维惟独0.21dtex，达到了超细纤维或超极细纤维的标准。

(3)海岛丝：海岛丝由可溶性包覆不可溶性超细旦的两种聚合物，经贴合纺丝得到的纤维，形成无数束海岛结构，经开纤整理，溶去水溶性纤维，留下了超细纤维，普通每根纤维含学纤维37根，单纤维的线密度＜0.1dtex，它具有极小纤维密度与高比表面积。
