皮棉清理 气流式皮棉清理机

气流式皮棉清理机也称离心式皮棉清理机,它安装在每一台锯齿轧花机的皮棉出口处。皮棉经过清理,再随气流通过汇合管送到集棉机中。

气流式皮棉清理机如图10-1所示,这种皮棉清理机没有锯片、毛刷或其他转动部件,只有一根水平转向垂直的管道。管道直径从皮棉入口处起向内逐渐缩小,到达转弯处小,在转弯处的底部,开有一狭长的槽口,在槽口上部有一个调节槽口开度大小的调节板,机器下部为排杂绞龙。
清花时,锯齿轧花机轧出的松散皮棉,被轧花机毛刷气流吹进气流式皮棉清理机的皮棉管道,气流式皮棉清理机皮棉管道的截面面积,自入口处起逐渐变小,到达皮棉道转折处时小。转折后向上又逐渐变大,在皮棉道转折处有一扁狭缝隙,缝隙宽度可通过调节机构进行调节。纤维随气流进入气流式皮棉清理机,自入口到转折处,气流的休闲速度逐渐加快,到转折处达到大,在转折处纤维因质量较轻,能随气流转弯向上休闲,而杂质较重,惯性较大,难以改变休闲方向而继续向前休闲,从缝隙中抛出,落入排杂绞龙或地坑。
该机器有两处可调节部分,一是通过调节皮棉托板的位置,可以调节皮棉道转折处的截面积,从而改变皮棉在转折处的风速,操纵排杂,该处调节范围为30～50mm,一般情况下,固定在40mm,即中间位置比较理想;另一处可调节部分为通过调节手柄,调整排杂槽口的大小,调节范围为15～40mm。皮棉品级不同,排杂槽开口大小佳值也有所不同,用户可根据皮棉品级的不同,随时调节,以达到理想的排杂效果。

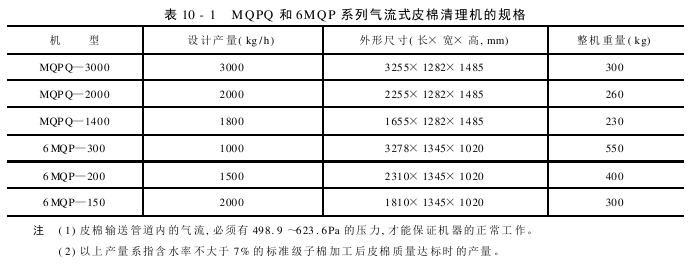

国产MQPQ系列和6MQP系列的气流式(离心式)皮棉清理机的规格见表10-1。

气流式(离心式)皮棉清理机由于没有对棉纤维作用的休闲部件,因此是唯一对棉纤维不构成损伤的皮棉清理机。它本身不需要动力,结构简单,能有效地清除皮棉中的棉子、不孕子、破子等大颗粒杂质,幸免皮棉通过锯齿式皮棉清理机时,棉子、破子被勾拉击碎成多个疵点。气流式皮棉清理机的清杂率在20%左右。
