锯齿轧花机是目前世界上应用广泛的轧花机。我国的商品棉主要由锯齿轧花机整理。
锯齿轧花机结构比较复杂,形式多种多样,依据不同的刷棉方式,锯齿轧花机可分为毛刷式和气流式两类。前者将风机产生的高速气流喷射到锯齿上,将纤维吹下并送到集棉装置。后者依靠高速旋转的毛刷滚筒,将锯齿上的纤维吹下来。按子棉进入轧花机的方式分,又有前箱进花和中箱进花之分,前者是子棉先进入轧花机前箱,由锯齿将子棉从前箱带到中箱,前箱和中箱间的阻壳肋条起到阻挡大型杂质进入中箱的作用。后者是子棉直接进入轧花机中箱,子棉中一些诸如僵瓣之类的大杂质,则放在预处理工序清理。按锯片数量的多少,锯齿轧花机又分为171片、168片、139片、128片、121片、108片、100片、98片、90片、88片、80片等不同片型;依据锯片片距的大小,锯齿轧花机又可分为19.4mm、18mm、17mm、16mm等品种。锯片的直径也有406mm和320mm之分。此外,还有双锯筒型、半肋条型、高效型等。
一、锯齿轧花机的构造和作用
国产锯齿轧花机的种类很多,其基本构造都是由喂花清花、轧花、电气操纵、传动系统等几部分组成。
(一)喂花清花部分的结构及作用
1.喂花清花部分的作用
(1)将输送装置分别出来的子棉储存起来,保证轧花机连续均匀地生产。
(2)对子棉进行松解,清除杂质,以利于锯齿的勾取以及改善皮棉品质。
(3)将子棉连续均匀地供给轧花部分,并可在肯定的范围内调节喂花量,使轧花机处于延续正常的工作状态。
2.喂花清花部分的结构
锯齿轧花机的喂花清花部分由储棉箱、喂花辊、调速器、清花刺辊、排杂网、排杂螺旋、淌棉板等机件组成。
3.调速器
调速器的作用是将清花刺辊传来的高速降为低速,并可按照轧花机的需要,调节喂花辊的速度,操纵喂花量或停止喂花。
(二)轧花部分的结构及作用
轧花部分是轧花机的主要工作部分,它由前箱、中箱(又称工作箱)、后箱(也称刷棉箱)三部分组成。
1.前箱
前箱位于轧花机的前下方。其作用是清除子棉中的铃壳、僵瓣棉、小花头和其他重杂物,以提高皮棉质量,爱护锯片不受损伤,并将子棉均匀地喂入轧花工作箱。前箱的结构如图8-2所示。前箱前面有一块薄钢板制成的前围板,它连同两侧面墙板一并挂在工作箱的墙板上。前围板下部装有一块弧形的子棉导向板,前箱和工作箱之间以弧形抱和板和阻壳肋条排相分隔。

前箱内部还有拨棉刺辊和拨棉翼辊。
2.中箱(工作箱)
中箱也称轧花工作箱,是锯齿轧花机主要的部分,它的作用是使棉纤维和棉子分别。轧花工作箱由阻壳肋条排、抱和板、活动盖板、胸板和轧花肋条排等组成,如图8-3所示。工作箱截面为上部平圆微垂似桃形的几何状。两侧是墙板,抱和板的下端装有棉子梳,锯片从轧花肋条间隙伸入工作箱。
3.后箱(刷棉箱)
后箱,也称刷棉箱,它的作用是将锯片上的棉纤维吹刷下来,送往集棉部分,并清除棉纤维中的部分杂质(主要是不孕子和破子)。
根据刷棉方式的不同,锯齿轧花机可分为毛刷式锯齿轧花机和气流式锯齿轧花机两大类。

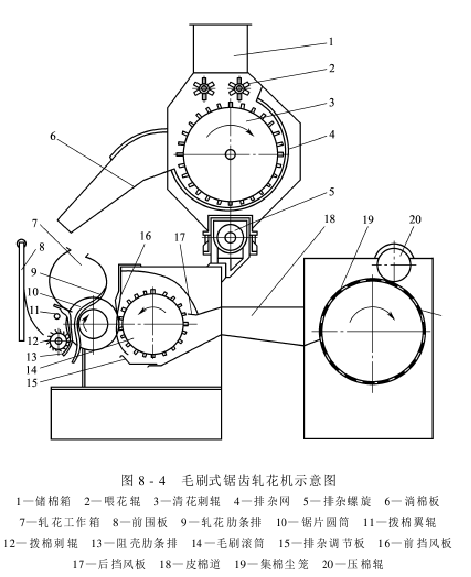

毛刷式锯齿轧花机的刷棉部分主要由毛刷滚筒、前后挡风板、排杂调节板、边挡风板、挡杂板、罩壳和底板等组成,如图8-4所示。毛刷刷棉是利用高速旋转的毛刷滚筒产生的风力及毛刷本身的刷子实现皮棉和锯齿的分别。

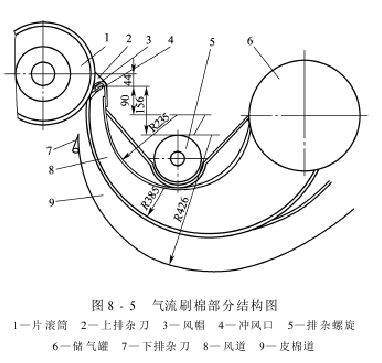

气流式锯齿花机刷棉部分的结构如图8-5所示。它主要由上排杂刀、排尘杂装置、储气罐、风道、风帽、冲风口、下排杂刀及皮棉道等组成。其刷棉部分是将风嘴喷出的高速气流,射向带纤维的锯齿,利用气流的冲击力,将棉纤维从锯齿上吹刷下来,再利用射流的附壁效应使棉纤维和气流一起进入皮棉道,送往集棉部分。

气流式锯齿轧花机的传动以及整体结构比较简单。但多台轧花机并联运行,需要肯定压力的气压、气流、高压风机,对管道的密封要求较高,对管道设计要求比较严格。气流式锯齿轧花机整理子棉水分的要求比毛刷式锯齿轧花机高,整理超水分的子棉存在整理质量差、产量低的问题。由于子棉要求较高,现在制造棉花整理设备的企业已停止气流式锯齿轧花机的生产。
(三)电气操纵和传动系统
电气操纵和传动系统因机型不同而不同,将在下面结合具体机型给予介绍。
