经纬同支持面紧密织物的紧度与紧密率

　　1．紧密结构织物 织物紧度的讨论主要是在只考虑经、纬纱的投影面积，而不考虑经、纬纱交错的情况下给出的，因此，严格来说，尚不能真正代表织物中经、纬纱交织下排列的紧密程度。因为经、纬纱的相互交错妨碍了经纱或纬纱之间的相互靠拢。例如，按照紧度的概念，任何织物的经向紧度均可达到100％。但是，如果考虑到经、纬纱之间的交错，那么，100％的经向紧度并非在任何结构相都可以达到，下面以图4—10中的例子进行比较说明。在这三个图中，以经纱为例，均已达到交织与排列的大紧密状态，即经纱之间再也无法靠拢了。但可以看出，它们的经向紧度是不相同的。图4—10(a)为平纹组织，经向紧度达到100％；图4—10(b)也是平纹组织，但经向紧度不足100％，其结构相低于图4—10(a)。图4—1O(c)为非平纹组织，其经向紧度也不足100％，其结构相与图4—10(a)、(b)均不同。

　　从图4—10可以看出，在某些结构相的条件下，与经纱交错的一段纬纱，占去了部分空间，妨碍了经纱之间的进一步靠拢，使相邻两根经纱之间产生了间隙，如图4—10(b)、(c)中的δ所示。同理，纬纱也存在这种现象。

　　经纱在不与纬纱交错时互相紧密排列(纬纱成直线段)，在与纬纱交错处，纬纱弯曲而无直线段。这种状态，表明织物中的经纱在与纬纱交织的情况下，其排列达到了大紧密状态，我们称这样的织物为经向紧密织物。同理，我们可以定义纬向紧密织物。某种织物，如果经向和纬向达到紧密织物状态，此种织物就称为经纬向紧密织物，简称紧密织物。紧密状态下的织物紧度称为紧密织物紧度，随织物组织与结构相不同而不同。通过分析可以证明，在经、纬纱线密度相同的条件下，不论何种组织，只有结构相大于或等于7．9时，经向紧度才能达到100％。

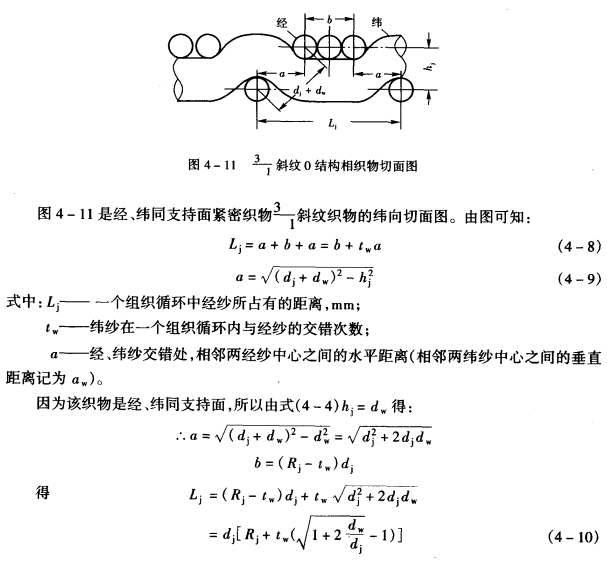

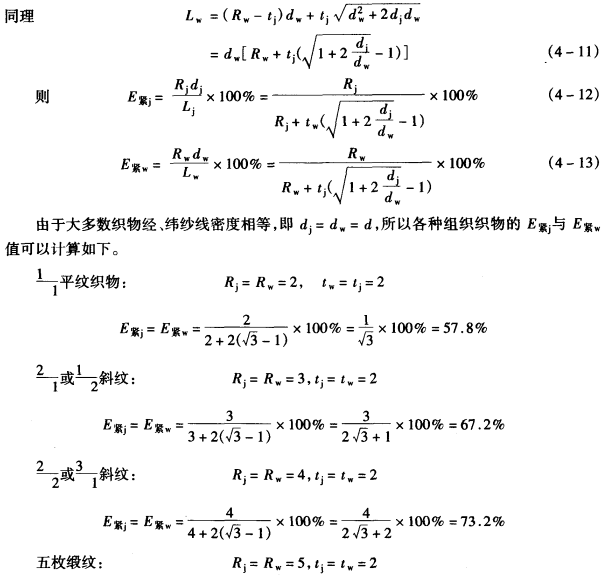

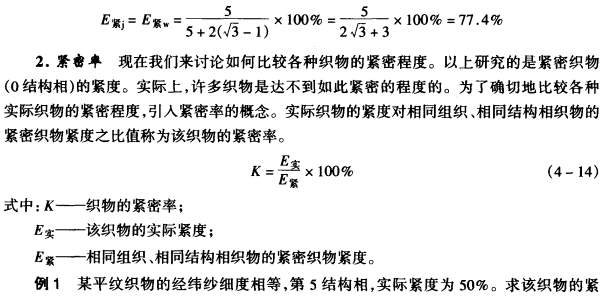

　　以3/1斜纹织物为例，其织物结构如图4—22所示，可由此推导出规则织物中计算经、纬纱同支持面紧密织物紧度的公式，找出经、纬纱配合条件，以确定织物应有的经向与纬向紧度(Ej，Ew)。
