剑杆头的类型与技术要求

一、剑杆头类型

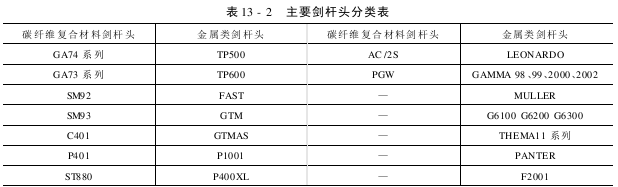

(1)一般情况下,按剑头主体采用的材料进行分类,主要分为碳素纤维复合材料类剑杆头和金属类剑杆头两大类。现将几种主要剑杆头的分类情况见表13-2。

(2)具体对每一种剑杆头而言,有的剑杆头又可以根据纱线的粗细进行划分,例如FAST、THEMA22E、GTM—AS等剑头就分别又分为织粗型、细型、标准型三种。
二、剑杆头技术要求
(1)剑头表面光洁无废边、无毛刺、无裂纹、无凹陷、气泡等缺陷。
(2)剑头背部经纱接触面为圆滑流线型,不应有导致断经纱等缺陷。
(3)送纬剑的夹纱工作面应密合、无缝隙,纬纱进入后夹持牢固、可靠、不松动、不脱纱,按动开口按钮时纱可顺利释放。
(4)接纬剑的钩纱头和夹纱杆配合工作面而形成一锲形夹角,纬纱进入时应及时卡住,不松动、不切割、不脱离,按动开口按钮(开合器)时纬纱可顺利释放。
(5)送纬剑与接纬剑交接纬纱应准确可靠,剑头不得相互摩擦、碰撞。
(6)剑头的纬纱入口应使纬纱顺利进入,而在经纱中通过时不得挂纱。
(7)中高速碳纤素复合材料剑杆头本体应该导电,任何二点之间电阻值不大于250Ω。
