电子选纬装置的种类和技术性能

随着科学技术的进步,电子技术被广泛的应用,剑杆织机近年来在自动化水平方面有了进一步提高,表现在选纬装置方面也由原机械式选纬发展到当今的电子选纬。
一、电子选纬装置的种类
1.步进电动机驱动选纬指形式
这是当今国际上先进的一种形式,如必佳乐公司的GAMMA型剑杆织机、苏州比佳乐GTXPLUS型织机就选用了这种形式,高淳纺机GJ600型剑杆织机、广东丰凯机械制造有限公司“经典”型剑杆织机也开始采用此种选纬形式。

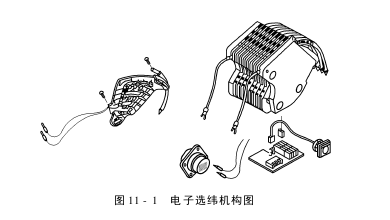

它由一个独立模块驱动,每一个模块都由一个独立步进电动机和选纬指组成,多可达八色,由于它可由织机微电脑控制,所以可以与织机速度和纬循环同步,纬纱运行平直,可保持恒定的低张力,可设定好的穿纱位置,模块可以互换,由于没有机械运动,所以无需润滑保养,可更适应高速化(图22-1)。
2.直线性电动机驱动选纬指形式(舒美特和范美特公司组合而成) 意大利普鲁马泰克斯(PROMATECH)公司生产的TM22E超优秀织机、莱拿多织机、K88型织机、苏尔寿公司生产的G6300型织机均采用自己开发的直线电动机式选纬装置,其结构紧凑、体积小,挡车工操作方便,适合高速,工作稳定。现宁波航海纺机有限责任公司已与意达(上海)纺织机械有限公司配套。

3.电磁式电子选纬装置
目前国内外大多数织机都采用电磁式电子选纬装置,如国外的SM93型、C401型、P401型、FAST型、GTM型、THEMA22E型剑杆织机,国内中纺机、西航公司、泰坦纺机、聊城纺机、经纬纺机、杭纺机、龙力纺机等均用此型选纬器装置。此种系列装置适用于中高速范围。当前此装置国内已批量生产,质量比较稳定,成本较低,机物料消耗较少。
以FAST电子选纬器为例说明电磁式选纬装置的工作原理。该电子选纬器上装有多根选纬指,可选择多种纬纱,电子选纬器根据电子讯号控制选纬次序。

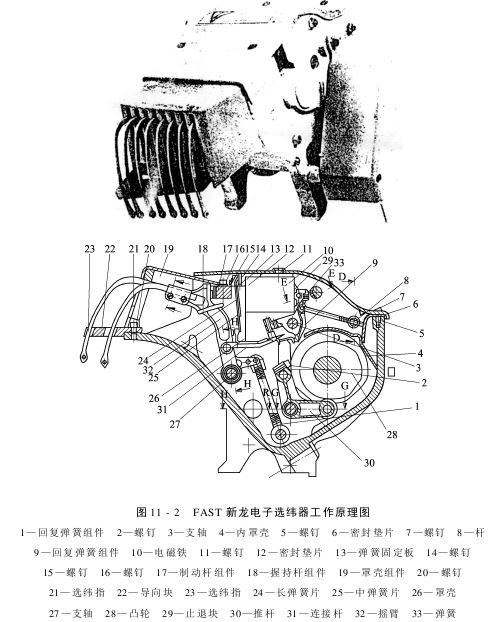

选纬器的主要部件如图22-2所示,凸轮28的转动是通过织机带轮传递实现的。
当送电信号给电磁铁10时,止退块29在电磁铁通电磁化下被吸下。当凸轮转到某一角度时,凸轮28推动推杆30,使连接杆31下端斜面与推杆端面接触,形成支点使其绕支点向后摆。
通过连接杆31推动摇臂32转动,使选纬指19向下运动,选纬指将纬纱送入送纬剑头钳口。当电磁铁10不通电时,止退块29通过弹簧33的作用松开,这时连接杆31无支点,选纬器不送纬。
二、电子选纬装置的技术性能
以下主要介绍电磁铁式选纬装置的技术性能要求:
(1)电磁式电子选纬装置在织机主轴旋转一圈的同时,必须只有一个选纬指工作一次,并应按设定的程序循环、连续、稳定工作,不能出现有2个选纬指同时工作或间断工作。
(2)电磁式电子选纬装置所有连接轴,应转动灵活,不可有阻滞感。
(3)所有选纬指的高度、高低差应符合主机的设定值,不得出现碰撞固定导轨,保证纬纱能正确引入送纬剑头的钳口。例如:SM93型电子选纬装置高低差≤6mm,THEMA22E电子选纬装置高低差为28～33mm,FAST型电子选纬装置高低差≤6mm。
(4)电磁式电子选纬装置芯铁线圈(电磁铁)适合电压为直流24～30V,连续工作后线圈温升≤25℃,芯铁吸力应大于电磁铁弹簧压力2倍以上。
(5)额定车速、振动、空车噪声压级、空车功耗值均由织机总体设计指标选定,当前国内自制的中高档织机选定参数指标如下:
FAST型:车速600r/min;空车噪声压级≤78dB;空车功耗≤65W。振动x≤1.5cm/s;y≤１ｃｍ／ｓ；ｚ≤１ｃｍ／ｓ。
SM93型:车速400r/min;空车噪声压级≤86dB;空车功耗≤65W。振动x≤3cm/s;y≤3cm/s;z≤3cm/s。
(6)电子选纬装置工作后不得出现漏油、渗油现象。
(7)电子选纬装置表面不得有碰伤、损伤现象,漆层应光滑无剥落。
(8)电子选纬装置的润滑方式,由织机总体设计结构确定,一般有整台油浴槽式和接头式压注油杯的注油孔式二种,具体选用油剂牌号,应有明确规定,一般采用20号机油,钙基润滑脂。
