喷水织机供纱机构一般有两种形式:机械测长和电子测长,目前,单喷机型一般采用机械测长,双喷机型采用电子测长。
一、机械测长
常用的有两种形式:RS测长形式和RD测长形式。

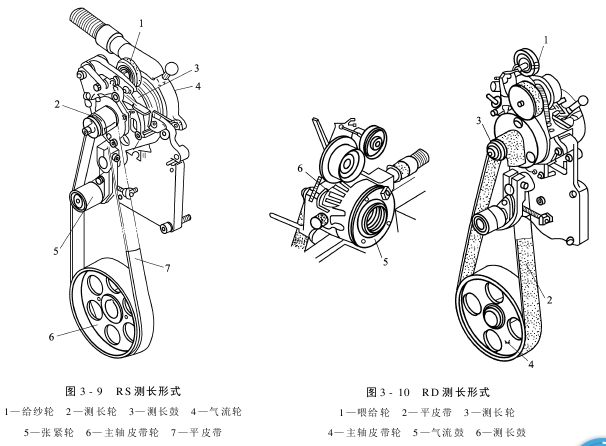

(一)RS测长形式(图3-9)
原理:动力是由主轴皮带轮6经平皮带7来带动测长轮2,测长鼓与测长轮在同一根轴上,当测长轴转动,它也会同时转动。纬纱一端被压纱器握持住,另一端为自由端,依靠高速旋转的涡流将纬纱紧紧地压于测长鼓表面,依靠其与测长鼓的摩擦力将纬纱缠于测长鼓上,完成储纬的动作,其长度的设定,则依靠改变测长轮2与主轴皮带轮6的传动比例关系来改变。
(二)RD测长形式(图3-10)
原理:动力是由主轴皮带轮4经平皮带2来带动测长轮3,与RS基本相同,只是喂纱路径不同,不再赘述。
AAAretytuoiuo3453345klj,hfg
一、机械测长
常用的有两种形式:RS测长形式和RD测长形式。
(一)RS测长形式(图3-9)
原理:动力是由主轴皮带轮6经平皮带7来带动测长轮2,测长鼓与测长轮在同一根轴上,当测长轴转动,它也会同时转动。纬纱一端被压纱器握持住,另一端为自由端,依靠高速旋转的涡流将纬纱紧紧地压于测长鼓表面,依靠其与测长鼓的摩擦力将纬纱缠于测长鼓上,完成储纬的动作,其长度的设定,则依靠改变测长轮2与主轴皮带轮6的传动比例关系来改变。
(二)RD测长形式(图3-10)
