引纬机构引纬时间

(一)引纬时间的设定
(1)引纬时间的设定,喷射开始时间设定在钢筘向后摆动,筘面(前面)刚过喷嘴中心时,使其喷水,因机器配置钢筘动程不同,其喷射开始时间的设定有所不同,如:单喷(75动程)为85°,双喷(95动程)为90°。

(2)飞行终了应设定于钢筘向前摆动至喷嘴中心线之前结束为准。
(3)喷射开始时间以调整水泵凸轮位置来设定。
(4)引纬时纬丝飞行开始时间及引纬终了纬丝飞行终止的时间,可调整压纱器凸轮A和B的位置来设定。
(5)为保证顺利引纬,有必要将伸出喷嘴尖端的短丝伸直,需要设先行角。因此将开放压纱器的时间比喷射开始时间作延迟,此角度即为先行角。根据纬纱的不同,通常设定为:锦纶、涤纶10°,强捻丝5°～10°,涤纶加工丝15°～20°。

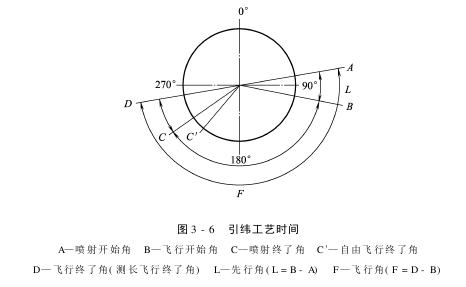

(6)上述角度关系可用图3-6来表示。
(二)织机标准工艺时间
织机型号不同,织物品种不同,其织机标准工艺时间都会有所不同。

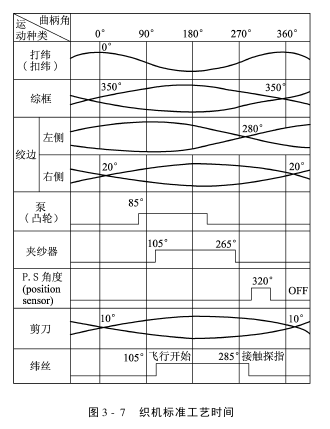

以LW型单喷织机为例,织机标准工艺时间如图3-7所示。
