SGA型喷气织机

SGA222型喷气织机是由石家庄纺织机械有限责任公司结合国情开发设计的新型喷气织机,可以织造多种纬密和重量的短纤及长丝织物。

适织品种 SGA222型喷气织机可以织造棉、毛、麻、丝、混纺、化纤等多种织物。

机械结构 主体由两个箱式墙板与四个横梁撑挡组成。它的两个箱体式墙板将两侧的传动纳入其中,使整个机器外观简洁、明了。两个墙板间的四个横撑中,胸梁、后横梁与前底梁都是120mm×120mm方钢管,后底梁则是槽钢撑挡,可容纳电器的各种走线。胸梁和辅气包集为一体,电磁阀直接安装在胸梁上,缩短了气路,降低了空气消耗。

主传动机构 主电动机通过带轮传给曲轴,由曲轴、牵手、摇杆等组成的曲型的四连杆机构将运动传给打纬机构,同时,曲轴通过两侧箱体的齿轮传动带动绞边,松经机构。右曲轴通过同步带轮和伞齿轮带动凸轮开口机构。左曲轴通过另外一对同步轮带动卷取机构。其主电动机为3.0kW的超力矩电动机,使织机在启动时,可产生12倍于通常运转的转矩,以提高梭的打纬力量,防止停车档的产生。

引纬机构 由主喷嘴、辅助主喷嘴、辅喷嘴、拉伸喷嘴以及高灵敏度的13个电磁阀组成。

主喷嘴、辅助主喷嘴将纬线输送到异形筘槽并正确定位后,辅喷嘴以接力形式逐组定时喷射,将纬线输送过梭口,此时,拉伸喷嘴就用空气积极地把持住纬纱,使其伸直(以防止纬纱的松弛),提高引纬质量。本机构还设有两个光电探纬器,用以探知通常的断纬和纬纱被吹断现象,对引纬做到万无一失。当用不同纬纱织造不同的织物时,应配以不同型号的主、辅喷嘴和不同的气流参数(指气流压力、主、辅喷嘴的喷射定时等)。

打纬机构 打纬机构为四连杆传动,当曲轴回转时,通过牵手和摇杆带动钢筘围绕摇轴中心做往复摆动。当钢筘摆向前方,就将纬纱推向织口,完成打纬动作。曲柄半径和牵手长度之比越小,则其速度和加速度的变化越均匀缓和,从而具有良好的高速适应性,实现稳定打纬。

开口机构 消极开口凸轮开口机构,多可装8页综框。当凸轮由小半径转向大半径时,通过转子和开口臂将连接综框的钢丝绳向右拉动,促使综框向下形成梭口,同时回综装置中的弹簧受力伸长储存能量。当凸轮继续转动,从大半径转向小半径时,整个回综系统则因回综簧储存的能量使之回复到原始位置,完成梭口闭口动作。回综弹簧必须有频率响应好和耐疲劳等优良性能。

电子送经机构 活动后梁于初始的位置即为设定的经纱张力所确定,一旦织机运转后,在经纱动态张力作用下,原来的平衡状态被破坏,活动后梁、张力杆、弹簧等随之作出相应动作,假定经纱动态张力增大,则后梁连同张力杆绕其支点,进行逆时针摆动,促使弹簧增长,这时张力传感器发出送经信号指令,经电脑处理,驱动AC伺服电动机转动,带动送经轮系传动,促使织轴顺时针转动送出经纱。本机构调节经纱张力灵敏精确,具有储存瞬时张力和倒卷功能。这对停机时放松经纱、开车时先于织机启动而调整好经纱张力防止开车稀密路十分有利。

卷取机构

本机构为机械式连续卷取机构,卷取小减速箱从主轴获得回转运动,经过减速,再通过轮系传动装在摩擦辊体轴端的齿轮,从而使摩擦辊回转,再通过其上的链轮传动传至卷布辊,卷取织物。齿轮为一对变换齿轮,其中一个是标准齿轮,有22T、25T、50T三种,任意搭配不同的变换齿轮来织造不同纬密的织物。

布边装置 采用行星齿轮绞边装置。

断经自停装置 采用6列电器式接触杆方式。

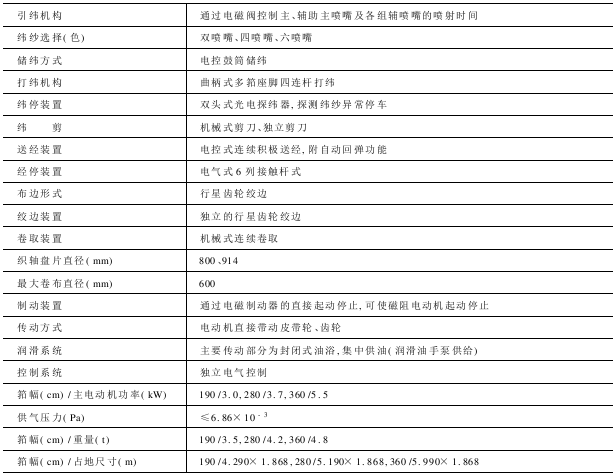

型号示意:
