HVI大容量纤维测试仪 HVIClassing型棉花综合测试仪的基本性能与结构

HVI1000Classing由四个独站的模块构成,即长度/强度模块、马克隆模块、颜色/杂质模块和操纵模块。
HVI的系统组件分别装置在两个独站的箱体内,如图4-3所示。

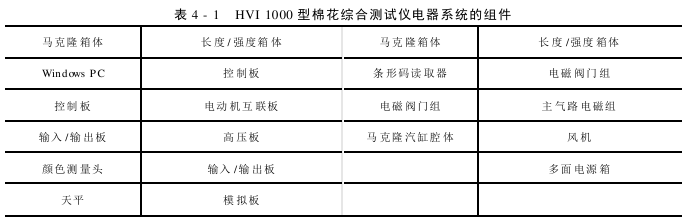

其中较大的箱体包含长度/强度(L/S)模块,俗称长强箱体(图中右箱体);较小的箱体包含马克隆(Mic)模块、颜色(Color)/杂质(Trash)模块,俗称马克隆箱体(图中左箱体),系统含有文字/数字键盘、显示器和天平,这些都安装在箱体的上部。显示器显示菜单选项,操作说明和试验数据。操纵系统运用计算机操纵校准和诊断,提供精确且可靠的自动化操作。全部的功能均由特意的微处理机操纵,可以简化操作程序并为试验提供各种参数方面的灵敏性。组成HIV1000电气系统的主要部件见表4-1。

(一)长度/强度模块
在长度/强度(L/S)模块里,可以测出平均长度、上半部平均长度以及相关的长度整齐度。
在模块测试中,这个单元可以作为一个独站的仪器使用,可进行数据峰值的计算和长度、强度的测试。
长度/强度模块包含:样品的自动生成机构、毛刷机构、测试长度和整齐度的完学系统、测试强度和断裂伸长率的夹钳系统。
把棉纤维样品放入自动取样器后,梳齿即自动开始工作。它们沿着仪器的轨道移动,在轨道上,棉纤维样品可以被梳理及检测,这个过程由计算机全程操纵,完全自动化。

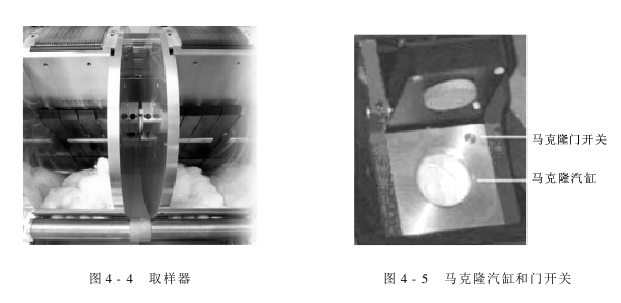

取样器位于仪器上部,其外形结构如图4-4所示。真空箱安装在长度/强度箱体的左下方。

(二)马克隆模块
马克隆值测试是把纤维放在一个固定体积的腔体里,让气流通过这个已知重量的纤维体。
通过腔体的压力差和纤维的截面积相关,以此来计算棉纤维的马克隆值。
在马克隆模块中配备了一台电子天平,用于精确称重样品。样品称重后,放进马克隆腔体内进行测试。用于马克隆测试的腔体安装在天平下部。马克隆汽缸和门开关如图4-5所示。
(三)颜色和杂质模块
测量棉纤维颜色(反射率和黄度)的仪器放置在较小的马克隆箱体里,可同时进行颜色和杂质的测试。用于盛放纤维样品的托盘安置在马克隆箱体桌面上,操作者按下开始按钮(安在桌面上)就可以进行颜色和杂质测试了。
测试颜色的试验过程中,系统用氙灯照耀样品。通过穿过过滤器的反射完和被完敏电极管散射的完,测量反射率和黄度两个颜色指标。
根据美国Upland和Pima棉的等级标准,把这些值转换成等同的USDA颜色等级编码,这些值也能转换成中国的颜色图编码。
杂质模块是一个自动的视频图像处理器,它能测试棉样品中可见的叶片和少量杂质。数字化的图像经过计算机处理可以生成三个测试数据:
(1)杂质面积:可见杂质占样品面积的百分比。
(2)杂质数目:直径为0.25mm或更大的杂质颗粒个数。
(3)杂质等级:一个和杂质面积和杂质个数相关的编码值。
