还原染料染浅米色嫩黄色时为什么较难匀染在高温高压染色机上染纱?高温染色是否可行?

　　答 还原染料用高温高压上色机时，深中色品种在工艺配方、操作合理的情况下，质量基本上符合要求。然而染浅色时，要求获得匀染效果较为困难。因为，还原染料在浸染时具有快速瞬染性，在染浅色品种时，非常在利用高温高压上色机时，由于纺纱线采纳填装式和染液循环流动方式等条件和往复式绞纱上色机大不相同，因此匀染效果较难操纵。在传统工艺中，还原染料上色温度的确定是根据染料的初染速率、平衡上染率、上色时染浴稳定性等，并把握染浴中肯定浓度的烧碱、保险粉，分别采纳甲、乙、丙和非常法的上色温度。但在这些传统上色温度上，染料上染速率普遍较快，个别染料对温度的敏感性大，同时由于上色时温度较低，染料简单聚集，因此在染浅色时极易产生色花、颜色差异、白节等染疵。如果适当提高上色温度，可能会产生下列情况。
　　①提高上色温度，初染速率缓慢，染料对纤维的亲和力降低，从而可预防瞬染所产生的色花现象。
　　②由于上色温度提高，染料分子间活化能量增大，染料分子碰撞加剧，聚集倾向降低，有利于匀染。上色温度提高使纤维的溶胀程度增大，微结构松弛，有利于染料隐色体上染。
　　③由于上色温度提高促进染料隐色体的移染性增大，匀染效果较好。上色温度和隐色体的移染关系见表4-10。

　　由此可见，还原染料上色时适当提高上色温度，有利于提高浅色纺纱线的匀染性。不过由于上色温度提高，保险粉消耗过快，故应增加保险粉的用量（比常规工艺增加Z0％o左右）或使用保险粉和雕白粉的混合还原剂可维持染浴在上色后期有足够的还原能力。由于保险粉用量增加，伴随着烧碱消耗量增加，所以一般应增加烧碱用量5G～10%。那么，采纳高温上色时，还原染料能否发生过还原、水解、脱卤、分子重排等异变现象？我们认为多数浅色品种由于染料浓度
　　低，且染浴中烧碱、保险粉的含量较干缸中浓度低，因此过还原现象一般不易发生。但应指出，各种还原染料对高温上色的适应性不完全相同，必须通过实验筛选。例如原采纳丙法上色的还原染料，由于分子结构中含有酰氨基，为预防高温时染料水解，上色温度不宜超过60。c。还原灰M亦不宜超过60℃，还原灰BC不宜超过70℃。含蓝蒽酮类结构的还原染料当上色温度超过80℃以上时，极易产生异变现象，必须严格操纵温度或在染浴中加用2g／L葡萄糖或0.1～0.3g／L亚硝酸钠。
　　现将高温上色工艺流程、处方等介绍如下。
　　①染机型号规格：GR-73型高温高压上色机，容量780L，上色用纺纱线为14.58tex纯棉漂底纱14包。
　　②工艺流程：漂底纱绷松理直一装笼一湿水（90℃×10min）→上色→水洗→氧化（用平平加O 20g）→皂煮（胖皂1g／L+纯碱0.5g／L，85℃×10min）→水洗→出笼→清洗→脱水→烘干

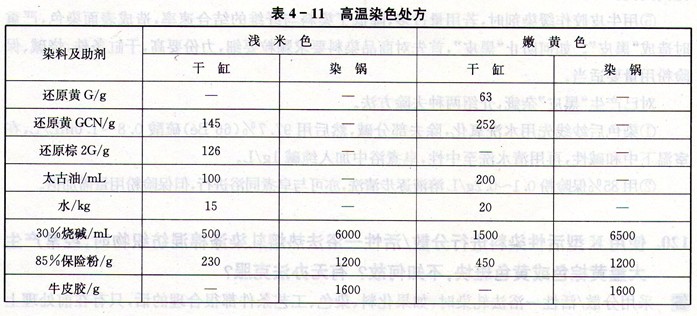

　　③上色处方：见表4-11。

④操作要求：配制染浴时先在染液中加入烧碱，升温至75℃时要及时撇去浮沫，升温至80℃时先加入规定量的1／3保险粉，并将预还原的干缸染料滤人染缸，再加助剂及余下的1／3 保险粉即可入染。上色过程中，染液流向应不断变更，以由里向外为主，以利匀染。染毕，排液、水洗、氧化、后处理，要求工艺一致。
