氨纶弹力布是否可用活性染料冷轧堆染色工艺?

　　答 氨纶弹力布是指在织物纬向采纳氨纶包芯纱，使织物具有弹性。一般采纳常规长车轧染时易产生皱条，由于经向张力大，往往简单产生缩幅及手感发硬，若采纳冷轧堆工艺上色一般可获得较为中意的效果。所谓冷轧堆上色，就是将半制品浸轧染液后，卷绕在A字架的布轴上，常温堆置反应。一般应选用反应性好、固色率高、低温可染的活性染料，如x型、K型、KN型（Remayol）、Cibacron F型等。用活性染料冷轧堆上色工艺不仅设备简单，在室温下可省去中问烘燥和汽蒸两道工序，可节约水、电、汽等能源，而且由于低温时染料水解减少、可节约染料。
　　由于反应温度低，纱线支数收缩性小，织物卷绕紧密，布面之间无相对休闲，纬向不易收缩，可幸免缩幅、皱条、深浅边的发生。
　　现举例如下：氨／棉斜纹布36texX 36tex+7.7mx，307根／10cm× 157根／10cm，门幅162cm。
　　①工艺流程。半制品浸轧染液→堆置→水洗→皂洗→水洗→烘干→柔软拉幅（或其他后整理）→预缩。浸轧染液后用塑料薄膜包好，堆置肯定时间，布卷转动10r／min。冷堆后在LHM643皂洗机上水洗。

　　②处方。
　　紫色：活性紫X-2R 14.4g／L，活性蓝X-BR 3.5g／L，尿素10g／L，纯碱15g／L。
　　咖啡色：Remazol红38 4.5g／L，Remazol黄3RS 12g／L，Remazol艳蓝BB 3g／L，吃盐30g／L，烧碱（32.5％）15mL／L。
　　③堆置时间：X型、Cibacron F型2～4h；KN型2～6h；K型4～24h。

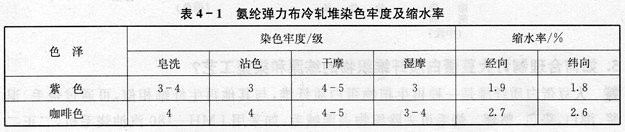

　　④上色牢度及缩水率见表4-1。
